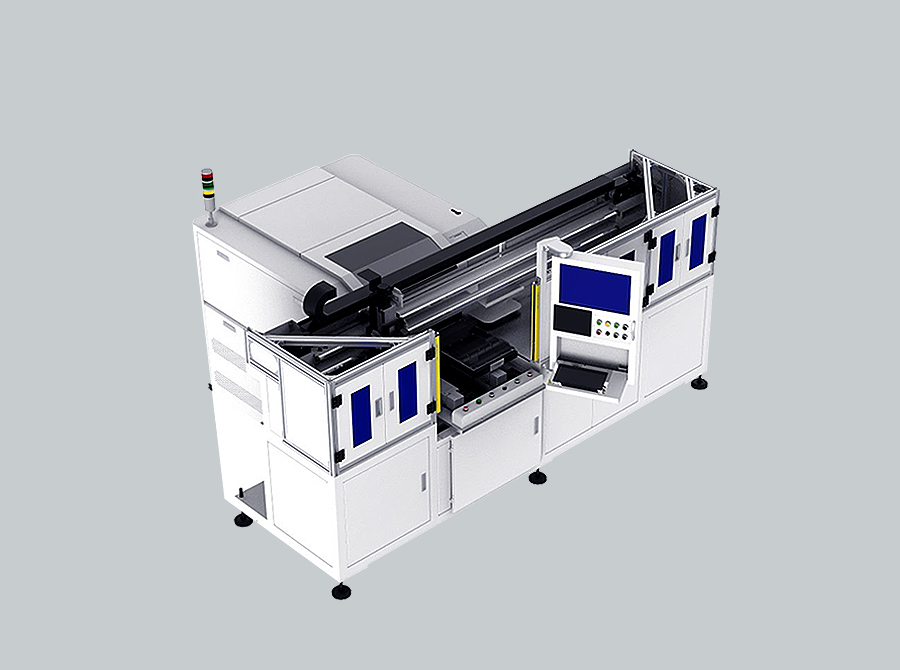

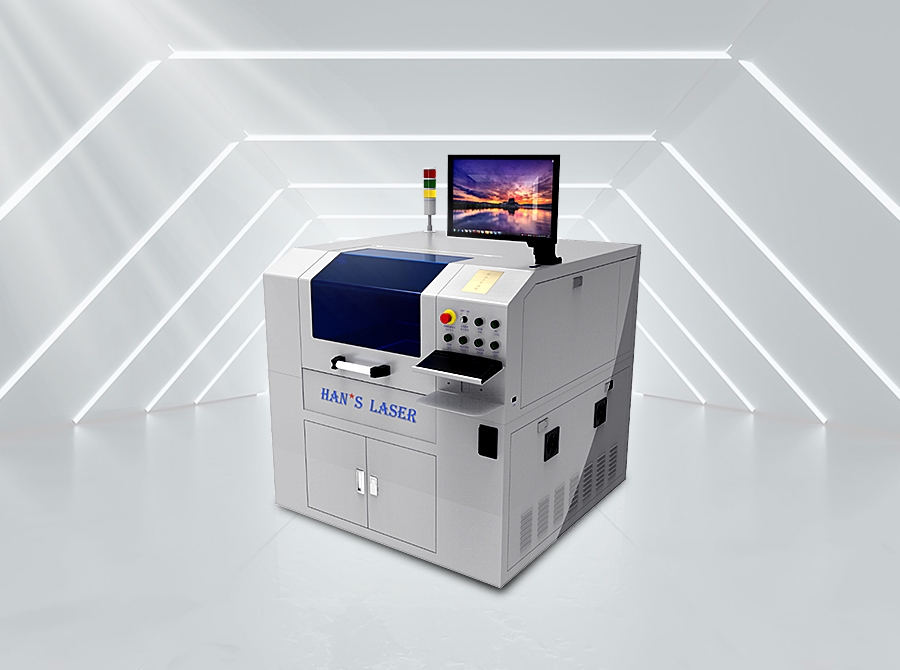

PD5060系列激光切割机
PD5060系列激光切割机
PD5060系列激光切割机

PD5060系列激光切割机

产品特点 1、整体天然大理石底座,一体封闭式结构,受力均衡,振动少,机床更稳定;
2、采用飞行光路设计,结构紧凑,光斑好;
3、龙门双驱结构,Y轴双边伺服电机驱动;
4、精密滚珠丝杆、静音导轨传动;
5、金属射频激光管,光束质量好,寿命长,稳定性高 ;

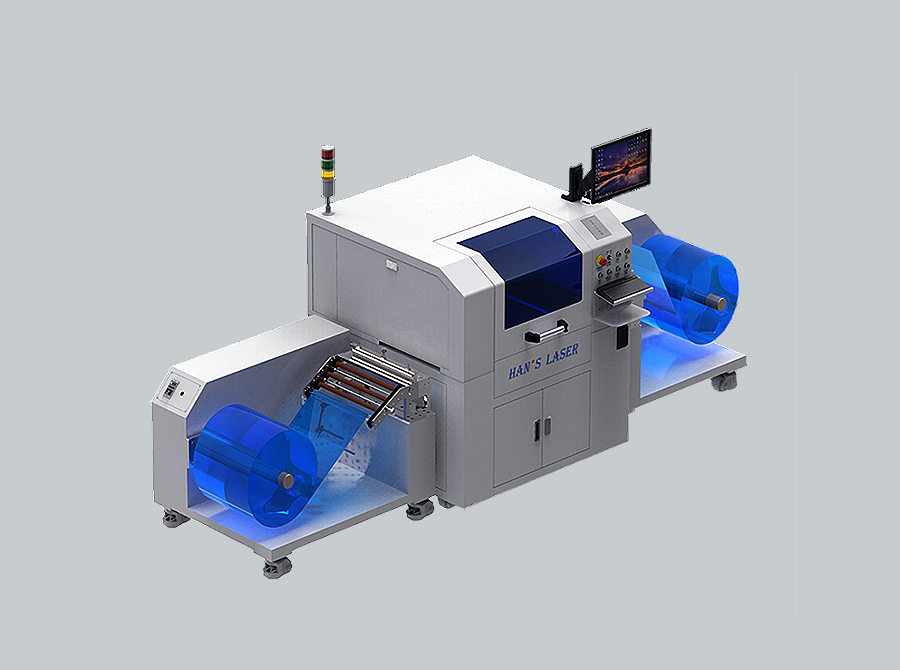

6、扩展性强,兼容双工位进出平台、自动上下料模块,收放卷模块。

产品应用

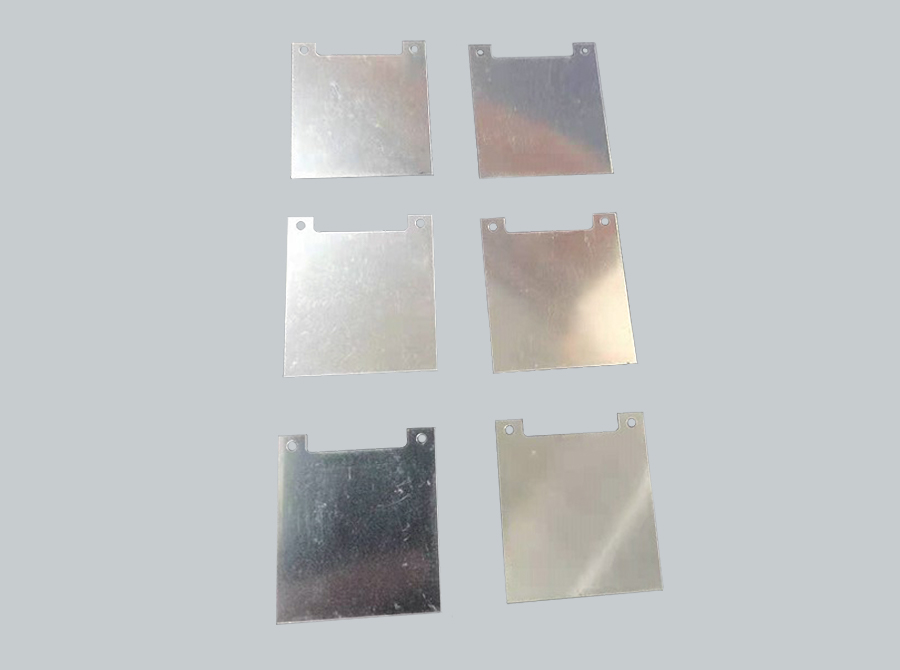

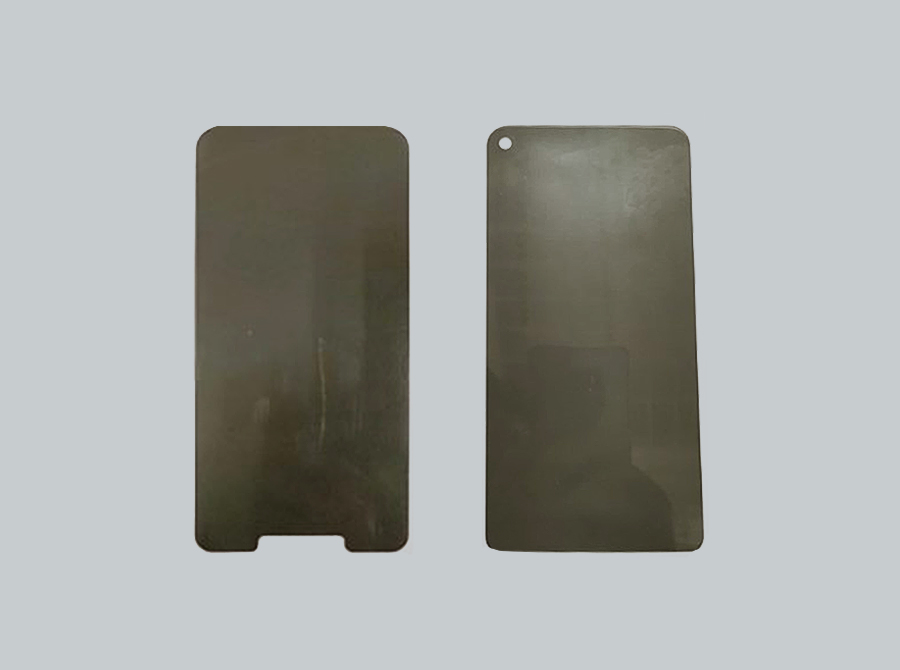

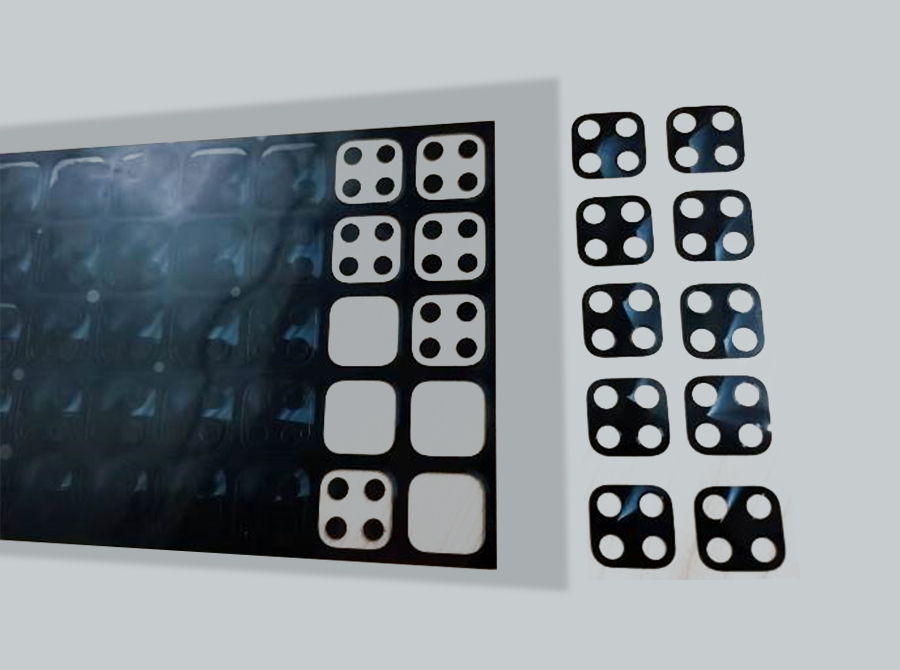

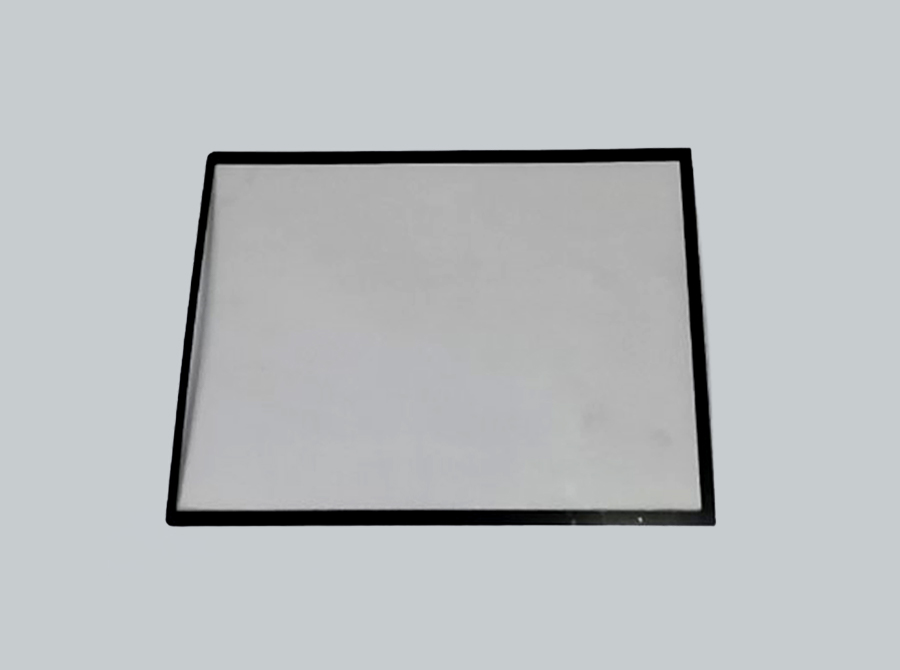

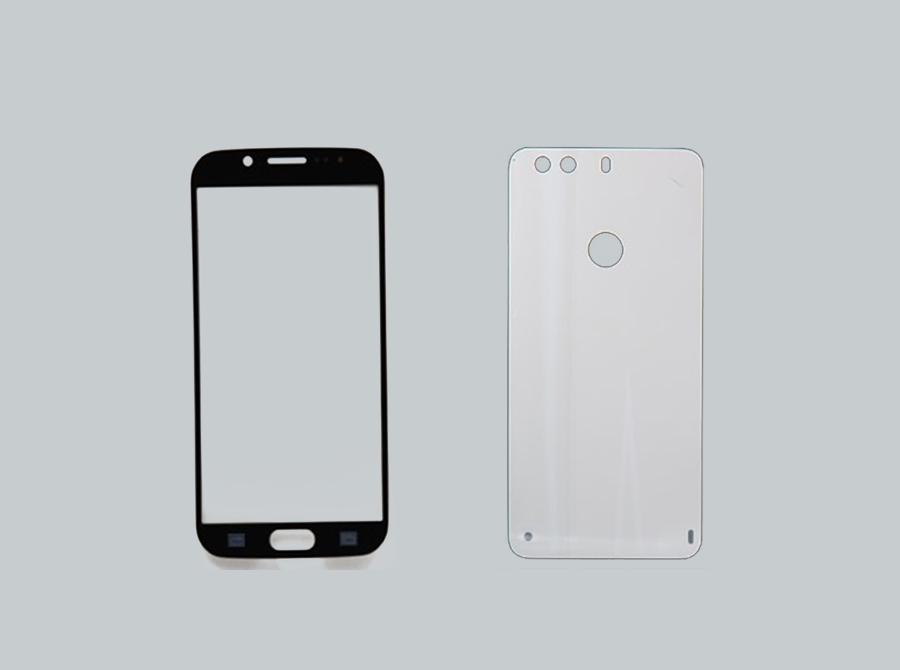

该设备主要针对导电膜、玻璃盖板防爆膜、柔性屏CPI膜、触摸屏亚克力及PC基板、电子纸、LCD背光板、SMT罩板等非金属材料的激光切割。


  • jxf吉祥坊激光官网
  • jxf吉祥坊激光官网
  • jxf吉祥坊激光官网
  • jxf吉祥坊激光官网
  • jxf吉祥坊激光官网
  • jxf吉祥坊激光官网
展开更多 +

产品参数

序号

项目

PD5060系列

PD6080系列

参数

参数

1

激光器波长

9.3um/10.6um

9.3um/10.6um

2

激光器功率

30W/60W/100W/150W

30W/60W/100W/150W

3

X/Y/Z轴行程

600/500/30mm

600/800/30mm

4

产品放置最大尺寸

670*560*150mm

780*990*150mm

5

X/Y轴重复定位精度

±0.01mm

±0.01mm

6

切口缝宽

0.07~0.20mm

0.07~0.20mm

7

功能

全切/半切

全切/半切

8

机床外形尺寸:长*宽*高

1500*1300*1750mm

1630*1700*1750mm

9

设备重量

1500kg

2100kg

10

整机功率(不含鼓风机)

约4.3KW/5.0KW/8.4KW/8.4KW

约45.0KW/5.7KW/9.2KW/9.2KW

11

电网需求(波动<±5%)

单相220V,50HZ,63A

12

相对湿度

45%-75%

13

环境温度

20℃-30℃

14

供电电网

单相220V,50Hz;电网波动±5%;电网地线符合国标

15

冷却用水

纯净水、去离子水或蒸馏水,十周更换循环水并清洗冷水机

16

设备环境

车间温度15~30℃,湿度40%-80%,需安装空调及除湿机

17

工艺气体

气源洁净干燥,流量 ≥50L/min,压强0.5-0.8MPa

18

抽烟除尘

车间配备排风接口和废气净化装置
