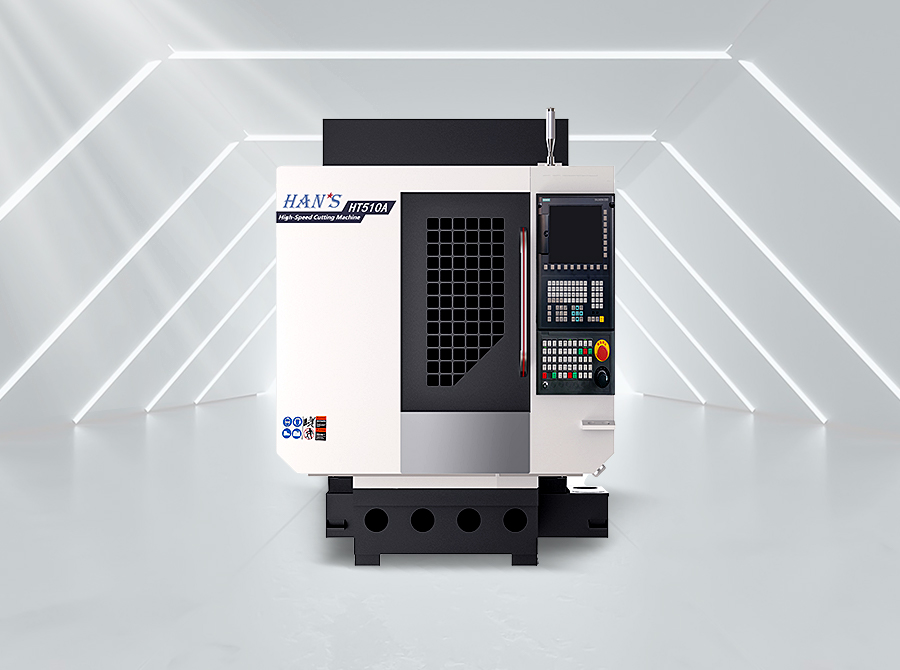

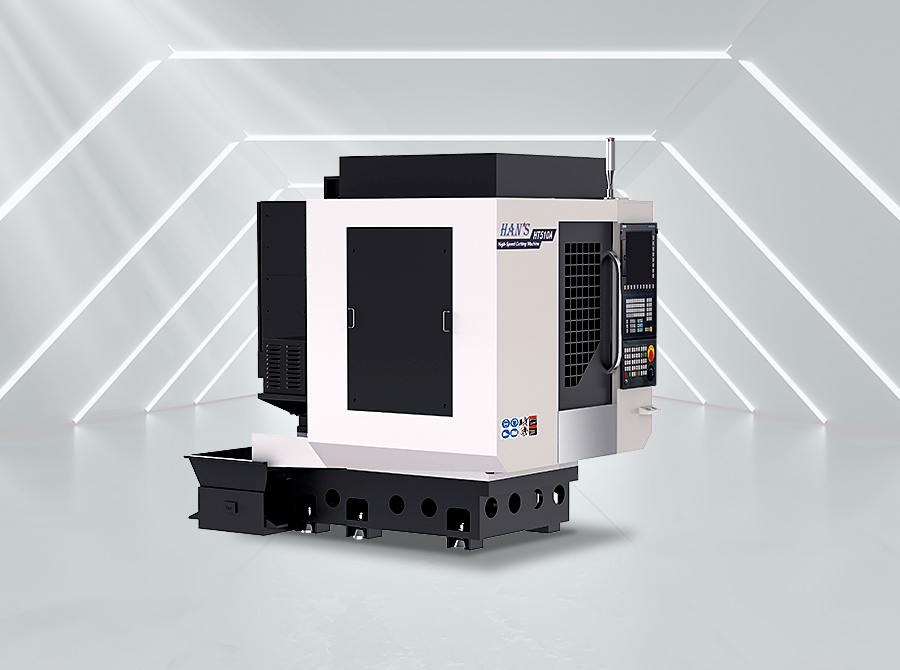

高速钻攻中心HT510A
高速钻攻中心HT510A
高速钻攻中心HT510A

高速钻攻中心HT510A

产品特点 1、全面高刚性切削能力的小型高速钻攻中心;
2、BT30(BBT30*)主轴,高效率攻牙,转数为24000rpm;
3、X/Y/Z轴导轨均采用滚珠线轨承载,高刚性,低摩擦,低噪音,抗震性强,轻量化设计,惯量低,提高更高响应;
4、高速高精的西门子828D数控系统搭配高速伺服驱动器、配置灵活、扩展能力强;
5、21T大容量刀库,可选配30T,满足现阶段工艺加工需求,高速伺服换刀系统。

产品应用

应用领域:

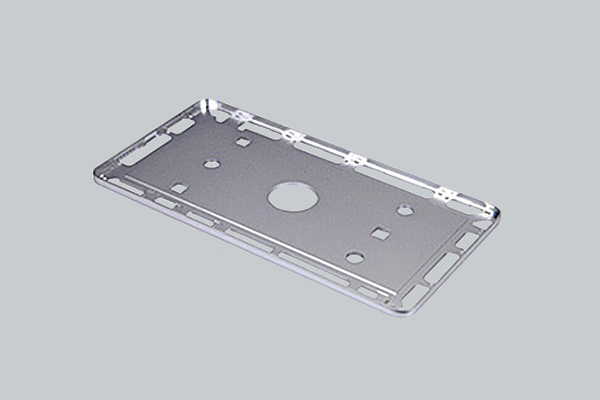

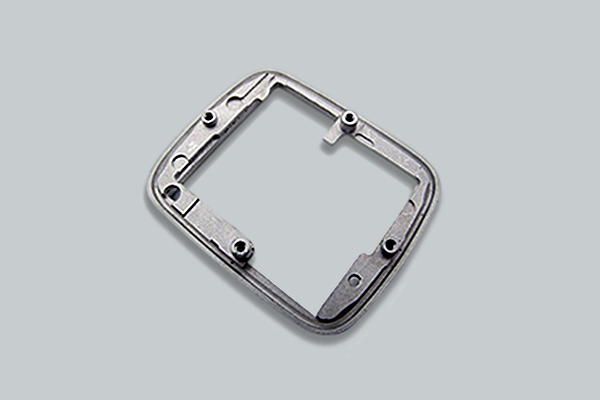

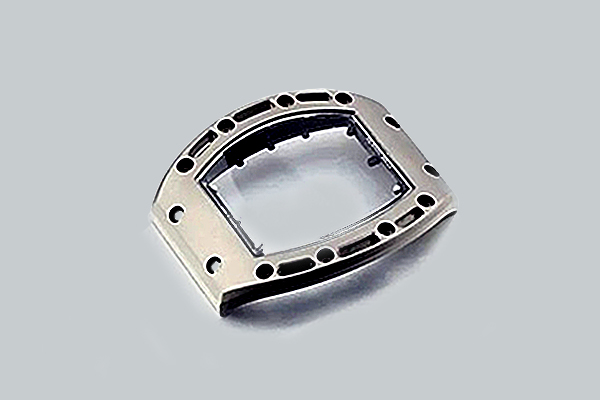

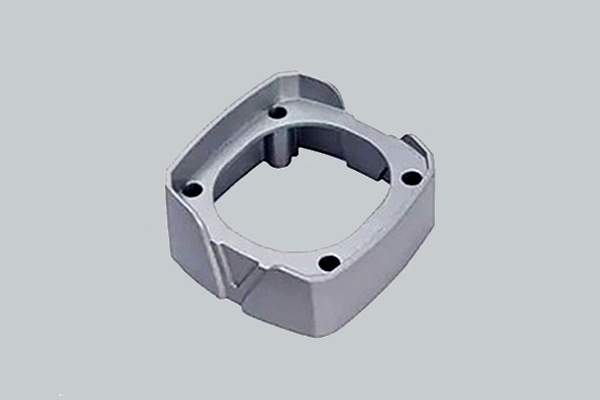

精密钻铣加工/3C产业零部件加工/新能源汽车零部件加工/精密模具加工/医疗行业零件加工/其他精密零件加工。


  • jxf吉祥坊激光官网
  • jxf吉祥坊激光官网
  • jxf吉祥坊激光官网
  • jxf吉祥坊激光官网
展开更多 +

产品参数


项目

明细

HT510A

单位

工作范围

X/Y/Z轴行程

510/400/330

mm

主轴鼻端到工作台距离(标准型)

150-480

mm

主轴鼻端到工作台距离(加高型)

350-670

mm

工作台

工作台夹装面积

650*400

mm

最大工作载量

250

kg

T槽尺寸

3-14*125

mm

主电机

最高转速

24000

rpm

最高转速

24000

rpm

最大扭力(S6     40%     DC)

40

Nm

额定扭力(S1     100%     DC)

19

Nm

最大功率(S6     40%     DC)

19

Kw

额定功率(S1     100%     DC)

4.8

Kw

换刀系统

刀具型式

BT30


刀库数量(*号为可选配)

21(30*)

Pockets

刀库形式

前置伺服刀库


最大刀具直径

100/140

mm

最大刀具长度

200

mm

最大刀具重量

3

Kg

刀-刀换刀时间(T   to      t)

1.6

sec

进给

削速度(X/Y/Z)

30/30/30

m/min

快速移动速度(X/Y/Z)

48/48/48

m/min

定位精度(X/Y/Z)

0.005

mm

重复定位速度(X/Y/Z)

0.003

mm

机械参数

机械尺寸(含水箱)

1680*2320*2260

mm

设备重量

2400

kg



配置

标准配置

选配配置

西门子 SINUMERIK 828D系统

三菱M80系统/FANUC系统/SYNTEC系统

前置伺服刀库

第四轴/Z轴加高

全封闭式防护罩

高速主轴/大刀库容量

自动化中央润滑系统

主轴中心出水系统(CTS)

工具箱

对刀仪

地基螺丝垫块

雷尼绍测头


断刀检测系统
